270 Seiten

PDF

Download

27,00 EUR

Kaufen

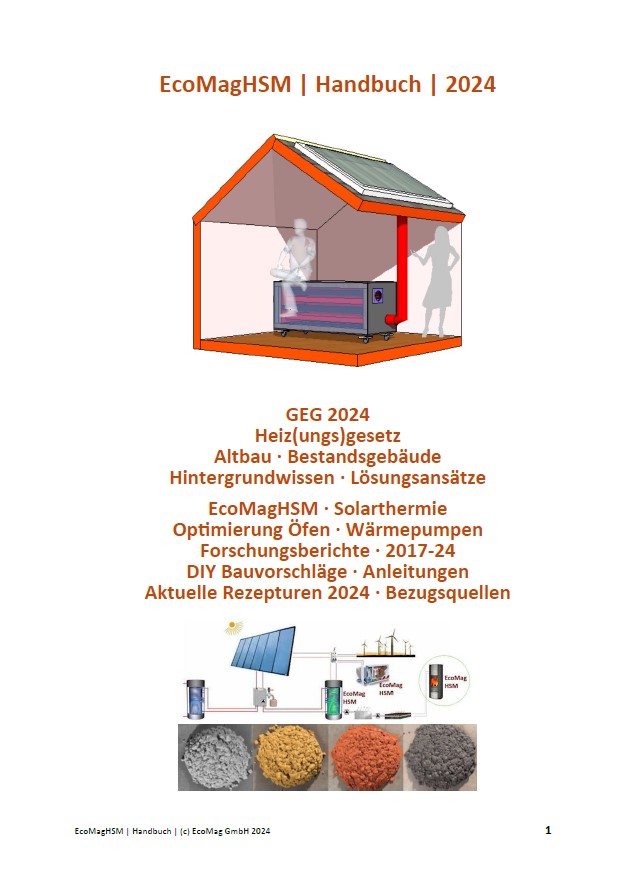

Das Buch © EcoMagHSM 2.Aufl.2025

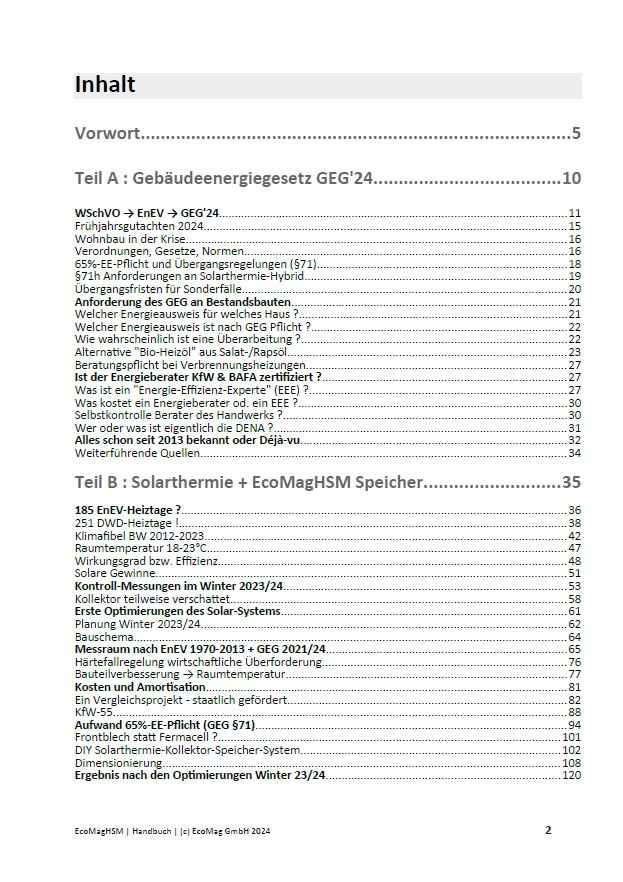

GEG 2024 Stand 09.2025 · Bestandsgebäude · Hintergrundwissen · Altbau · Neubau ·  Solarthermie · Optimierung Öfen · Wärmepumpen · Forschungsberichte 2017-24 · DIY Bauvorschläge · Lösungsansätze EcoMagHSM · Aktuelle Rezepturen · Bezugsquellen · Deutsches Handbuch · 270 Seiten · PDF · Download · 27,00 EUR

Stand 09.2025: Das Gebäude-Energie-Gesetz GEG 2024 gilt weiterhin: Tagesschau24, Öko-Zentrum NRW, GEG aktueller Stand auch als PDF

Deshalb geben wir nun mit dem EcoMagHSM | Handbuch auch die speziell für Privatanwender interessanten Rezepturen weiter. Enthalten sind alle relevanten Informationen, die wir zur Herstellung von Speichersteinen und zur Optimierung von Kaminöfen benötigen:

• EcoMagHSM-Rezepturen mit regionalen Bezugsquellen

• Anleitungen zur Herstellung und Verarbeitung des Mörtels

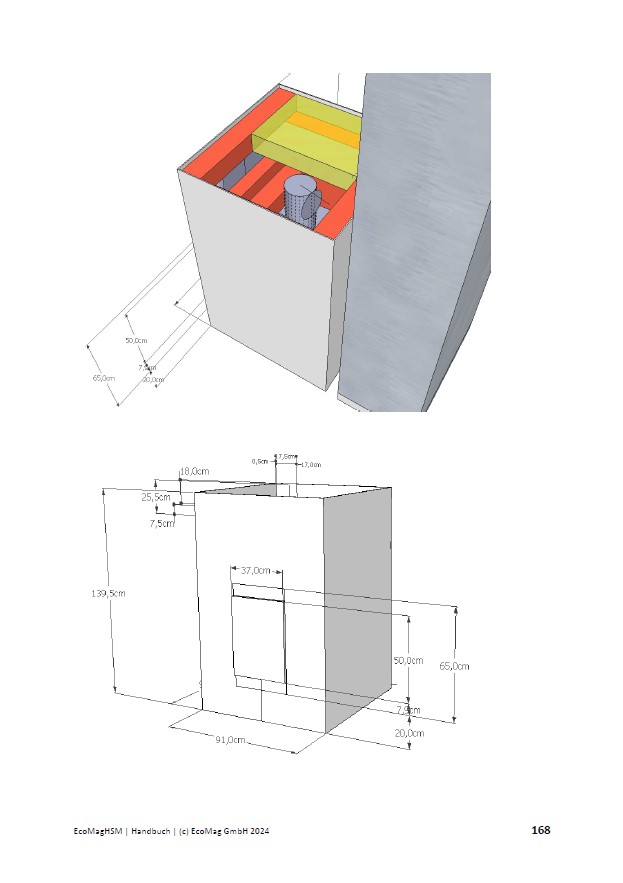

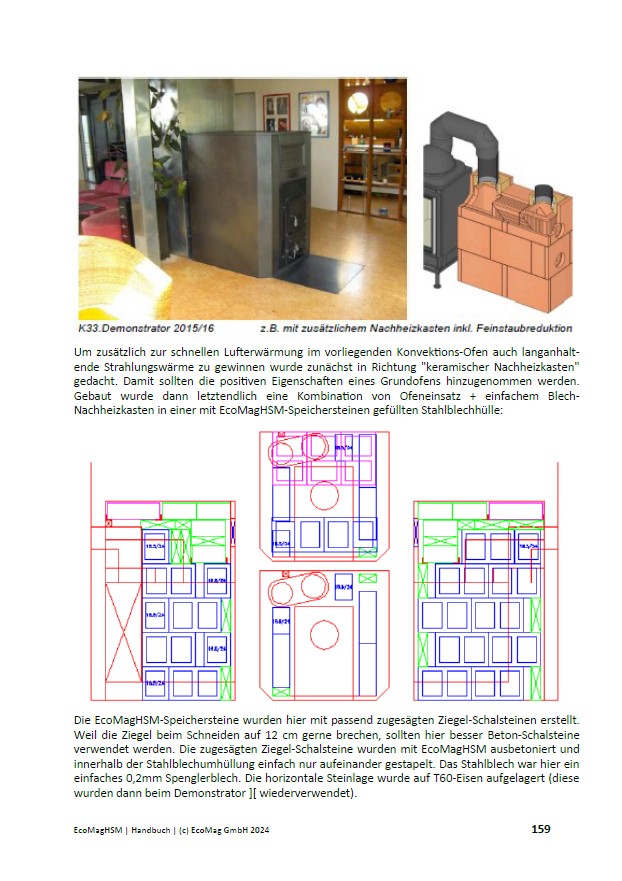

• DIY-Bauanleitungen zum Ofen-, Schalungs- und Speicherbau

Damit können auch Privatanwender EcoMagHSM Wärmespeicher-Mörtel aus regionalen Rohstoffen selbst herstellen und sich auf diese Weise erheblich günstiger mit den passenden Speichersteinen selbstversorgen. Alle im Buch dargestellten Rezepturen sind zum privaten Gebrauch kostenlos - bei gewerblichem Gebrauch empfehlen wir unser Lizenzmodell.

** Die EcoMag-GmbH gehört zur Non-Profit-Arbeitsgemeinschaft von LTplusAI und ArchitektenInitiative e.V. und kann deshalb, neben dem EcoMag-Team, auch auf die ehrenamtliche Hilfe von Architekten, Bauingenieuren, Handwerkern, Baurechtlern, Juristen, Brandschützern, DIY-Experten, u.v.a. zurückgreifen - und dies als Non-Profit-Organisation. Unsere Projekte werden u.a. auch aus der Schutzgebühr dieses Buches selbstfinanziert.

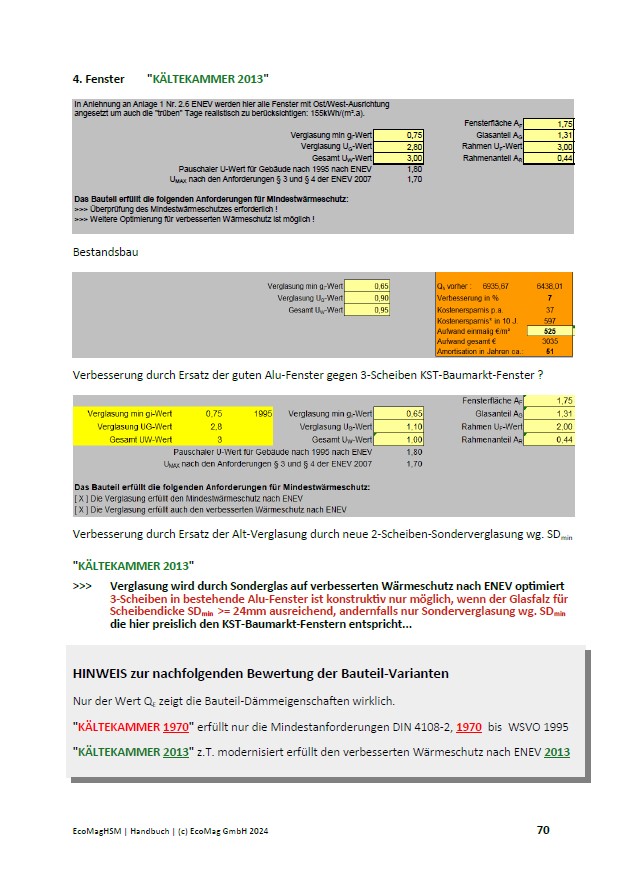

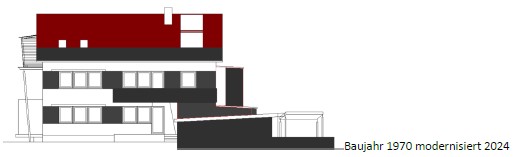

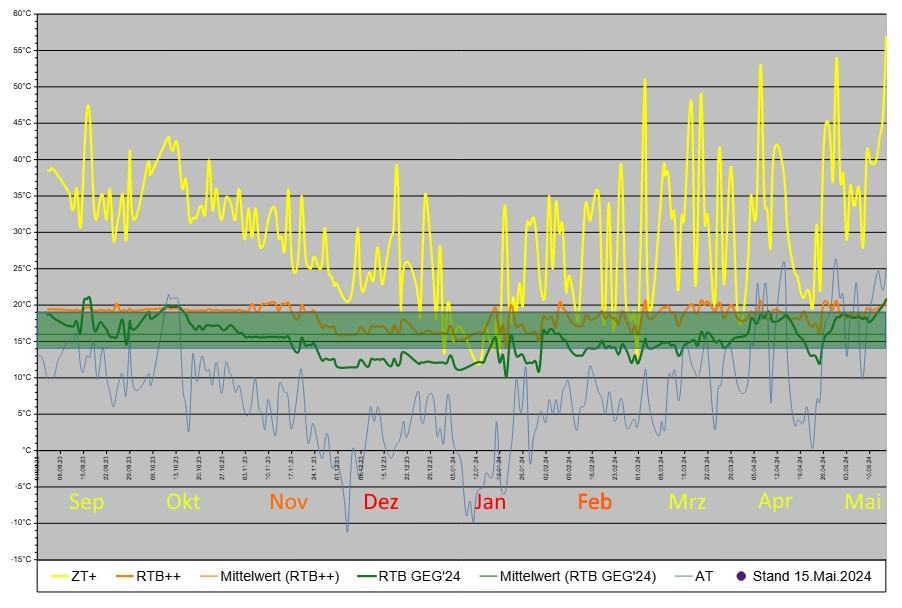

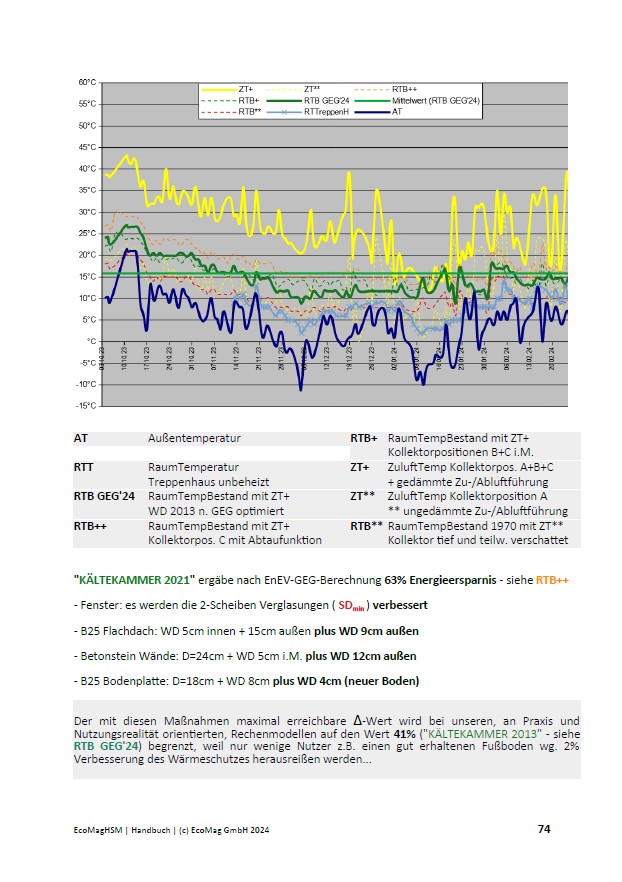

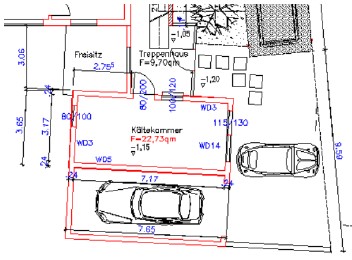

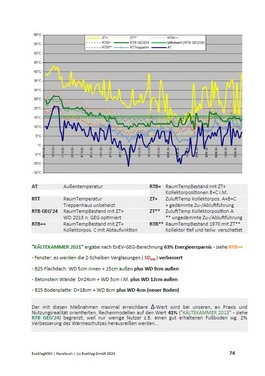

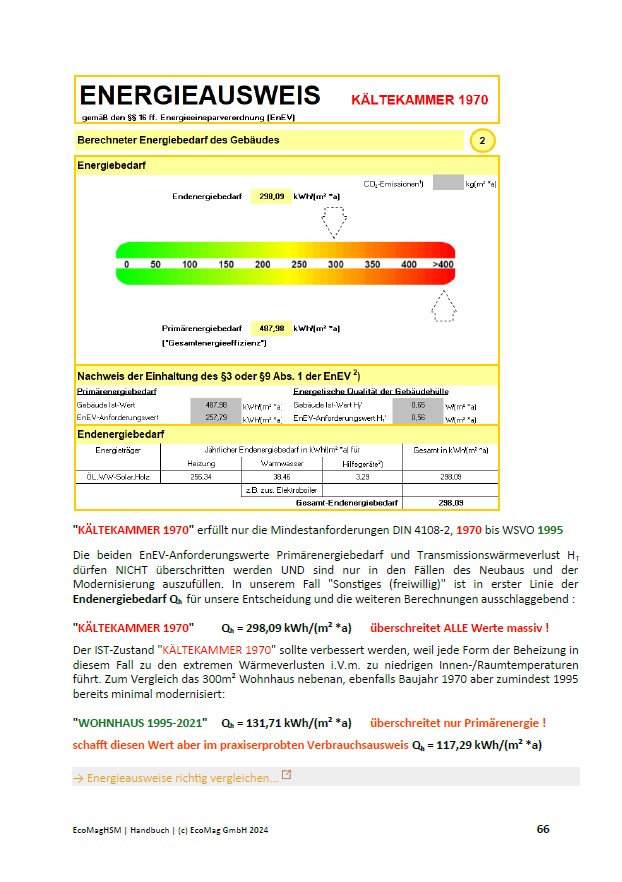

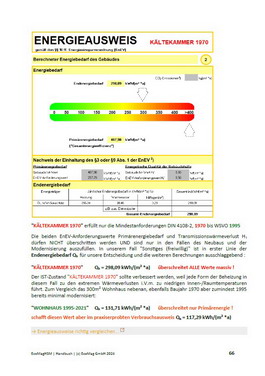

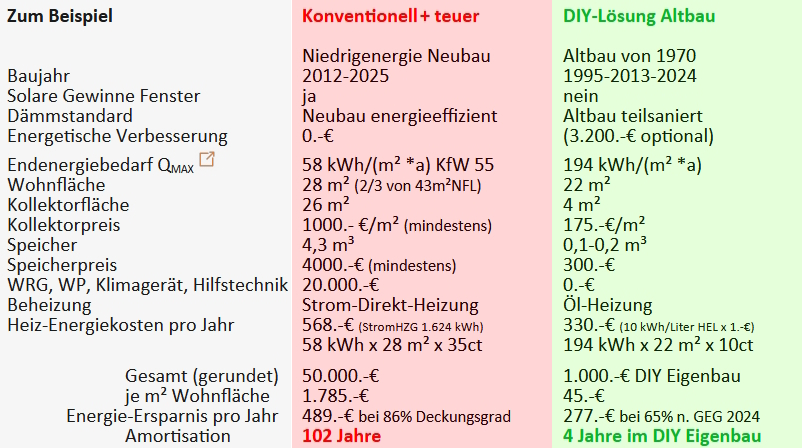

Am Beispiel eines typischen Altbaus von 1970, mit Mindestanforderungen an den Wärmeschutz nach WSVO, nachgerüstet 1993 mit einer Niedertemperatur-Ölheizung (Brennwert Gasheizung analog) und einem entsprechend EnEV 2013/14 verbesserten Wärmeschutz, sollen die entsprechend Gebäude-Energie-Gesetz (GEG 2024) vorgeschriebenen Modernisierungs-Maßnahmen überprüft und erklärt werden:

○  Was schreibt das GEG 2024 bezüglich Heizung und Modernisierung vor ?

○  Kann die Vorgabe "65% regenerativ" mit Solarthermie erreicht werden ?

○  Ist der Austausch einer gut funktionierenden Ölheizung nachhaltig ?

○  Welche Möglichkeiten haben wir bei einem Ausfall der Ölheizung ?

○  Wie sieht es mit aktuell lieferbaren "neuen" Heizsystemen aus ?

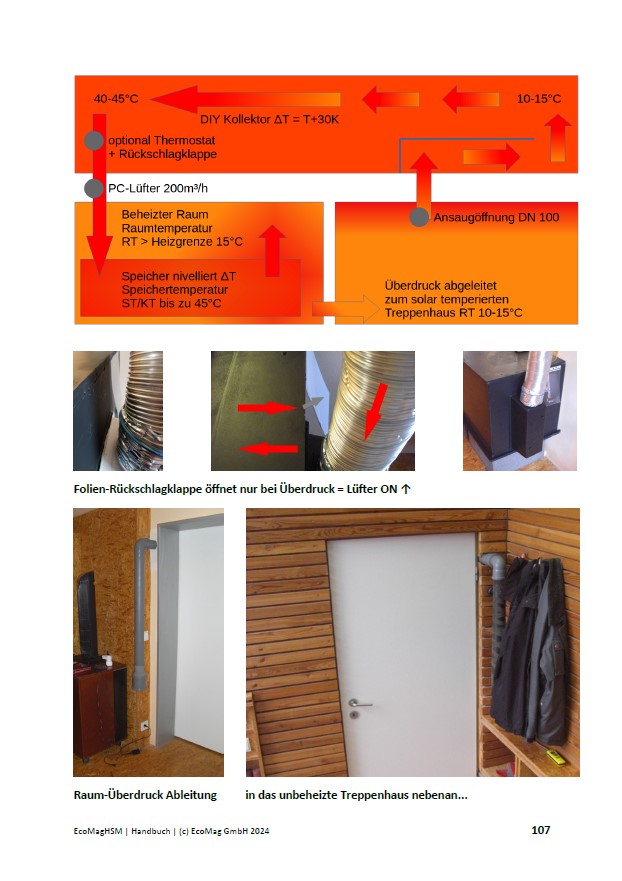

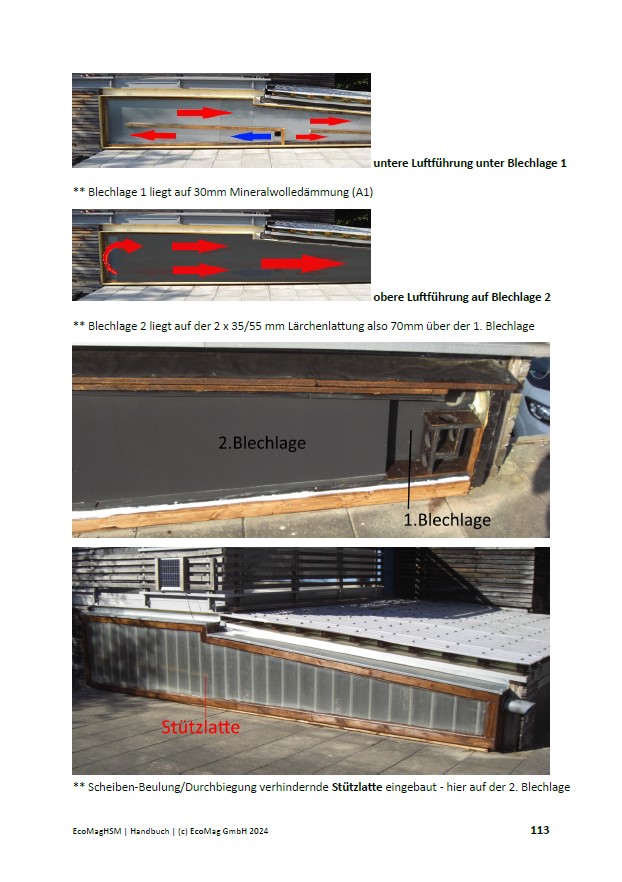

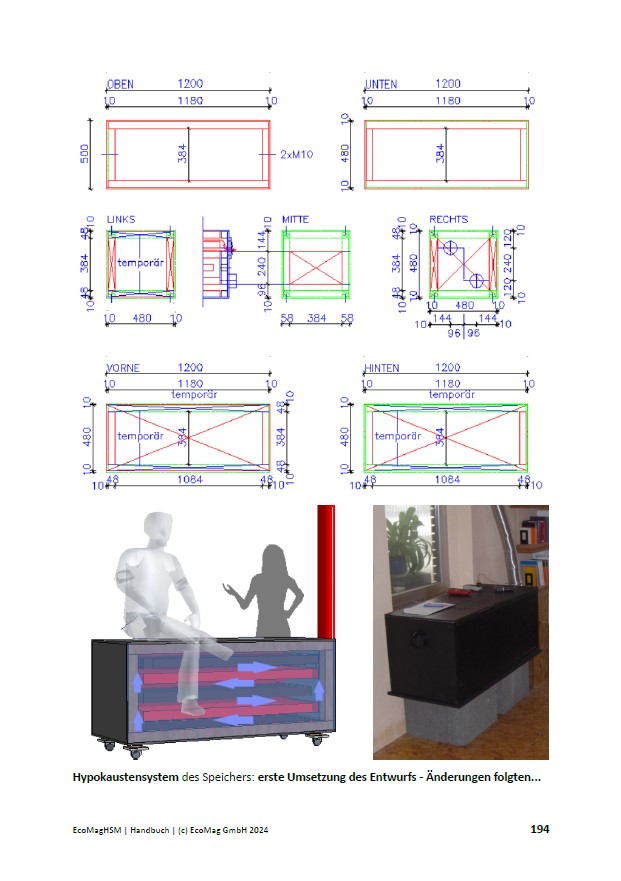

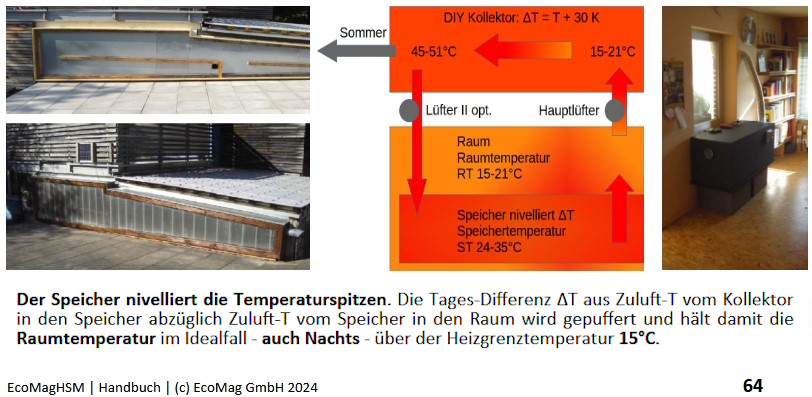

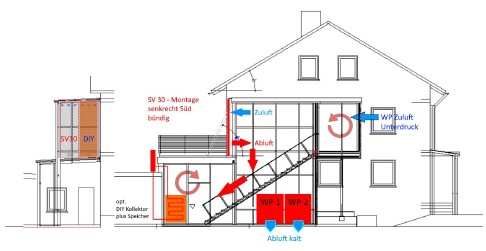

Wir zeigen wie einfach und günstig auch Altbauten mit DIY-Systemen modernisiert werden können. Im Buch finden Sie Sanierungsvorschläge und Bauanleitungen zu den Themen: Luft-Kollektor, Solarthermie, Speicher und EcoMagHSM Hypokausten Wärmespeicher.

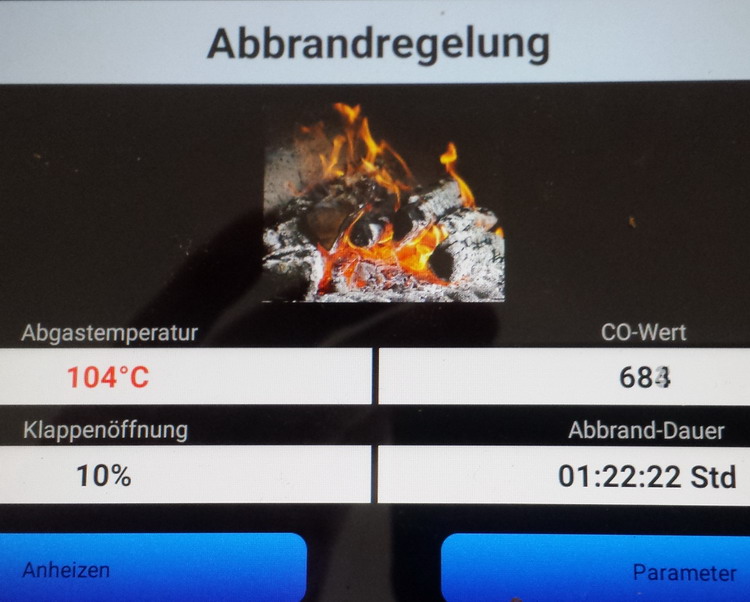

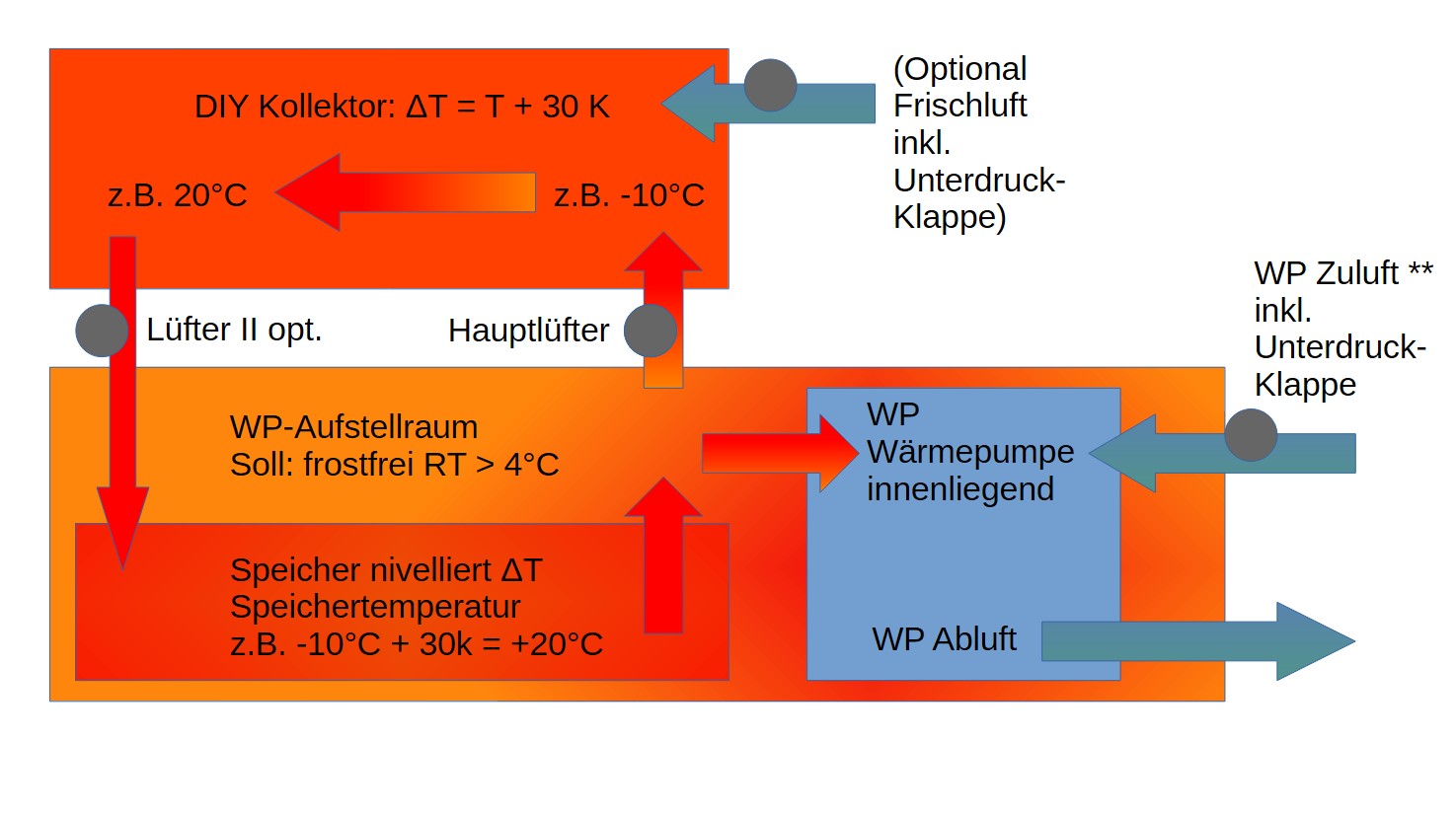

Es werden auch Beispiele zur einfachen Optimierung von Kaminöfen und Wärmepumpen anhand von Bauvorschlägen anschaulich erklärt.

Durch einfache Low-Tech-Systeme im Eigenbau können wir uns - unabhängig von Politik und Wirtschaft - zumindest wieder mehr selbstbestimmte Unabhängigkeit (Autonomie) erarbeiten.

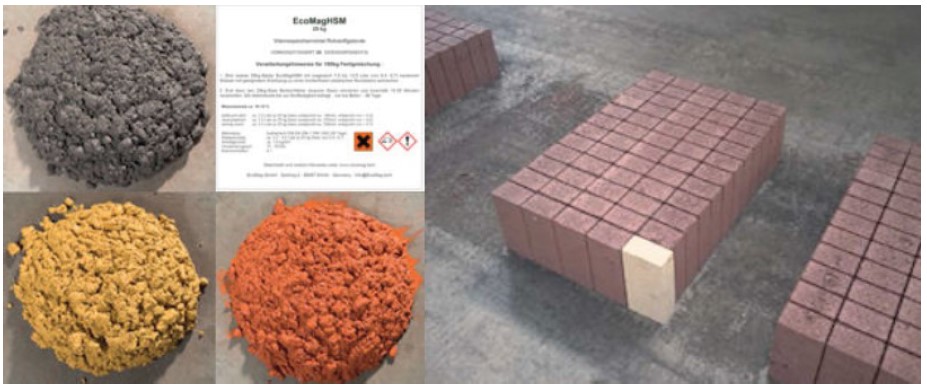

Zur eigenen Herstellung von EcoMagHSM-Mörtel und Form- bzw. Speichersteinen sind Anleitungen, Verarbeitungshinweise und neueste Forschungsergebnisse ebenso enthalten, wie die aktuellen Rezepturen und Bezugsquellen.

Auch zum GEG 2024 "Heiz(ungs)gesetz" selbst, wird im Buch das nötige Hintergrundwissen anhand beispielhafter Bestandsgebäude vermittelt und durch Tipps und Lösungsansätze zur Altbau-Modernisierung ergänzt. Was schreibt uns das GEG 2024 tatsächlich "Neues" bezüglich Modernisierungs-Pflichten vor ? Hier sollten wir laufend aktuelle Informationen einholen und auf tatsächlich innovative Technologien achten.



○  Im Buch finden Sie Baukonzepte, Bezugsquellen und Bauanleitungen zum Bau Ihrer eigenen DIY-Solarheizung und DIY-Optimierung von Holzöfen und Wärmepumpen - auch im unsanierten Altbau.



Speichersteine ?





Endprodukte wie Speichersteine, Formsteine, Platten und der EcoMagHSM Wärmespeicher-Mörtel können derzeit leider nicht über uns bezogen bzw. angefragt werden, da wir und unsere ehrenamtlichen Kollegen mit Forschung und DIY-Projekten komplett ausgelastet sind !

Lizenznehmer decken derzeit krisenbedingt in erster Linie ihren Eigenbedarf und bieten deshalb meist keine direkt auf EcoMagHSM basierenden und allgemein verwendbaren Produkte im Baustoffhandel oder im Direktvertrieb für Verbraucher, End- und Privatkunden an. Mit einer Google-Suche nach "Speichersteine Magnesia" finden Sie sicher einige Produkte, die eventuell für den gewünschten Zweck verwendet werden können. Angaben zu den tatsächlich verwendeten "Magnesia" sollten sich in den technischen Datenblättern (TDBs) finden lassen.

Sie werden feststellen, daß hier auch sog. Magnesit-Steine angeboten werden. Magnesit ist ein Magnesiumkarbonat (MgCO₃). Vorsicht ist angeraten bei den unter gleicher Bezeichnung angebotenen Steinen aus Elektro/Nachtspeicheröfen, die neben Asbest- und PCB-Verunreinigungen auch Chrom(VI)-oxid enthalten können. Chrom(VI)-oxid ist wasserlöslich, sehr giftig und wirkt sowohl mutagen als auch karzinogen.

Bei den ebenfalls angebotenen Magnesia-Chrom-Steinen handelt es sich um gesinterte (bei hoher Temperatur gebrannte) Materialien, die in Hochöfen (> 1000°C) nur als feuerfester Dämmstoff eingesetzt werden, d.h. auch dort nicht als Wärmespeicher gedacht sind.

Aufgrund unterschiedlicher Rohstoffe und  Herstellungsverfahren variiert die Wärmespeichereffizienz sehr stark. Die hohe Rohdichte (> 4 kg je Liter) macht die Steine sehr schwer und entsprechend träge in der Wärmeaufnahme. Wärme wird sehr langsam aufgenommen und "verliert" sich im viel zu schweren Speicher. Ein nur "lauwarmer" Speicher kann nur auf niedrigem Temperaturniveau emittieren, d.h. auch die an den Raum abgegebene Speicherwärme ist nur gering und die Strahlungswärme ist nicht mehr spürbar.

Die Wärmespeichereffizienz liegt dann im Idealfall zumindest noch im Bereich von teuren nachgepressten Schamott-Steinen und den aus Nachtspeicheröfen bekannten Feolit-Steinen.

Die Preise der unter der Bezeichnung "Magnesia-" bzw. "Magnesit-" angebotenen Speichersteine bewegen sich aktuell (04.2025) zwischen 3.-€ und 12.-€ je kg bzw. 6.-€ bis 25.-€ je Stein (NF). Die wenig effizienten hydraulischen Schamott-Speichermörteln kosten im Handel je nach Import-Qualität ca. 1,80 €/kg bis 3,70 €/kg.

EcoMagHSM ist nur halb so schwer (Rohdichte ~ 2 kg je Liter) und generell ohne Brennen/Sintern erheblich günstiger herzustellen. Bei den von uns als Privatanwender selbst hergestellten EcoMagHSM-DIY-Steinen liegen die Materialkosten zwischen 10ct/kg und 60ct/kg.

In unserem EcoMagHSM | Handbuch stellen wir Ihnen neben Hintergrundwissen aus den Forschungsberichten auch die speziell für Privatanwender interessanten Rezepturen zur Verfügung. Enthalten sind alle relevanten Informationen, die wir zur Herstellung von Speichersteinen und zur Optimierung von Kaminöfen benötigen:

• EcoMagHSM-Rezepturen mit regionalen Bezugsquellen

• Anleitungen zur Herstellung und Verarbeitung des Mörtels

• DIY-Bauanleitungen zum Ofen-, Schalungs- und Speicherbau

Damit können auch Privatanwender EcoMagHSM Wärmespeicher-Mörtel aus regionalen Rohstoffen selbst herstellen und sich auf diese Weise erheblich günstiger mit den passenden Speichersteinen selbstversorgen. Alle im Buch dargestellten Rezepturen sind zum privaten Gebrauch kostenlos - bei gewerblichem Gebrauch empfehlen wir unser Lizenzmodell.

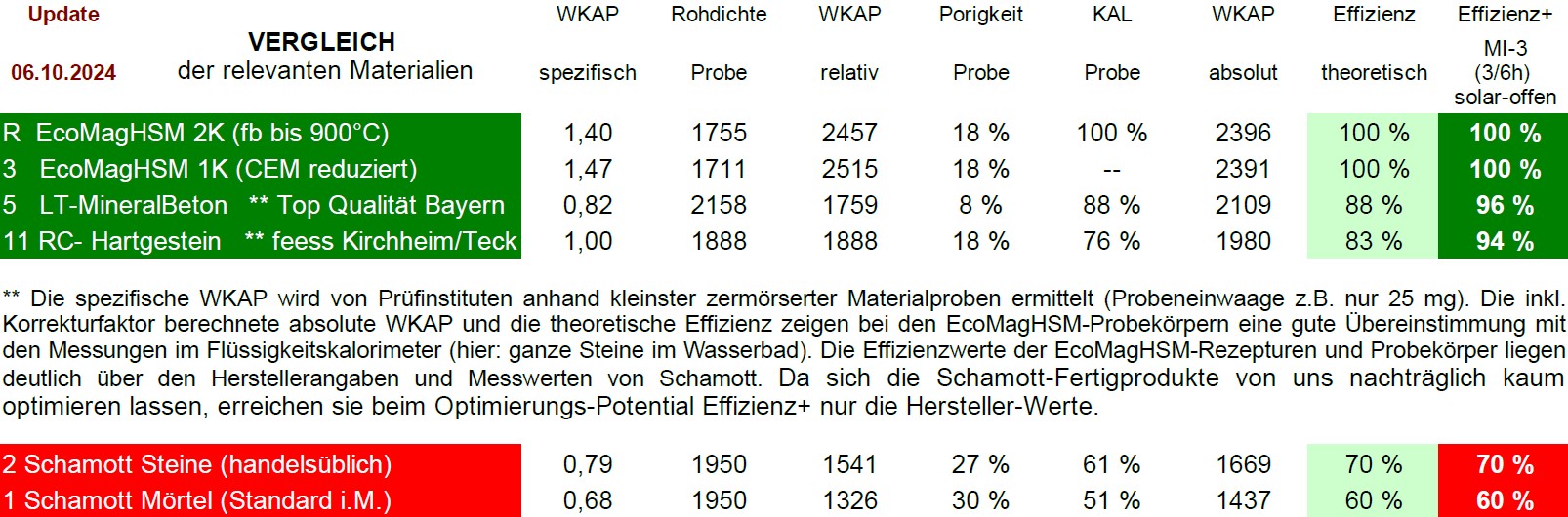

Optimierungs-Potential Effizienz+ : Bei der spezifischen Wärmekapazität bzw. theoretischen Effizienz bleibt z.B. die Porigkeit der realen Steine unberücksichtigt. In die anhand des Temperaturverlaufs von Anheiz- und Abkühlphase ermittelte Effizienz+ (3/6h solar-offen) fliessen Aufheiztemperatur und das Verhältnis von Wärmeleitzahl zu Wärmekapazität ebenso ein, wie die Abkühlzahl, Steinporigkeit, Temperaturwechseldynamik und Trägheit des jeweiligen Materials bei der Wärmeaufnahme/-abgabe. Untersucht wurden hier auch die niedrigeren Grenztemperaturen bei Verwendung in Solarthermie-Speichern (20-75°C). Die Werte sind Idealwerte bei Optimierung.

*Spez. Preis = Preis / (spez.Wkap x Dichte) : ist der auf die erzielbare Wärmekapazität bezogene Preis, d.h. man erhält die Aussage wieviel die einzelnen Materialien pro kJ/K Wärmespeicher tatsächlich kosten.

Der Vergleich mit anderen Materialien der Wettbewerber zeigt, dass EcoMagHSM nicht nur überlegene physikalische Eigenschaften besitzt, sondern auch viel günstiger ist.

Eine höhere spezifische Wärmekapazität ist besser UND sollte mit einer höheren Wärmeleitfähigkeit übereinstimmen, da andernfalls die Effizienz des Wärmespeichers aufgrund der schnellen Wärmeableitung des Materials nur gering ist. In dem deutlich niedrigeren spezifischen Preis summieren sich alle Vorteile von EcoMagHSM. Zusammen mit dem CO₂-Fußabdruck hat EcoMagHSM immer die besseren Werte (Fraunhofer Gesellschaft IBP Zusammenfassung des ZIM-Projekts "MagnesiaHSM").

Schamott hat damit u.E. nur noch eine Berechtigung in Hochöfen. Für alles andere gibt es geeignetere Materialien. Beispielsweise wären schon heute auch im Feuerraum von konventionellen Kaminöfen feuerfeste und zugleich effizient wärmespeichernde Materialkombinationen aus EcoMagHSM + vorgesetzter Vermiculit-Dämmschale denkbar.

Gegen die Verwendung von umweltschädlichem Schamott (= Sondermüll s.u.) spricht:

• die unpassende WLZ und geringe WKAP

• der schlechte Wärmeübergang bei Formsteinen

• die Trägheit im unteren Temperaturbereich 20-180°C

Schamottsteine sind Sondermüll da sie einen hohen Anteil an Aluminiumoxid enthalten. Dieser Stoff kann wiederum nicht ohne Weiteres im Restmüll entsorgt werden, da dieser gerade in größeren Mengen umweltschädlich ist.

EcoMagHSM Mörtel ist ein ungeformtes wärmespeicherndes Erzeugnis und kein Fertig- oder Bau-Produkt. Die Masse enthält keine nach der AstVO kennzeichnungspflichtigen gefährlichen Arbeitsstoffe, d.h. EcoMagHSM Mörtel ist u.E. auch nicht zertifizierungspflichtig nach BauPVO/Bauproduktengesetz oder nach BauPG/Bauregelliste. Es gelten die AGB der EcoMag GmbH. Unsere Produkte sind ausschließlich zur Verwendung bei beruflichen, gewerblichen oder selbstständigen Tätigkeiten (§ 14 BGB) in Forschung, Industrie, Handel, Handwerk und Gewerbe und nicht für Verbraucher (§ 13 BGB) bestimmt.
